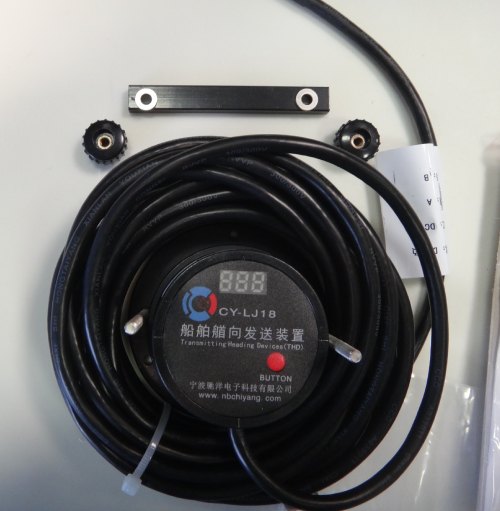

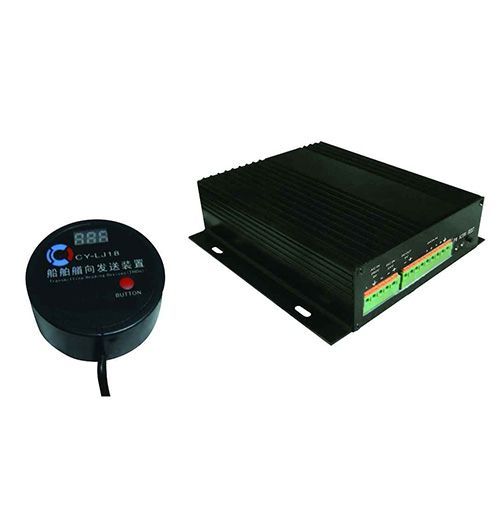

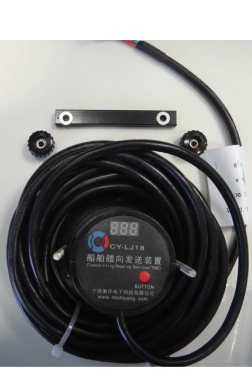

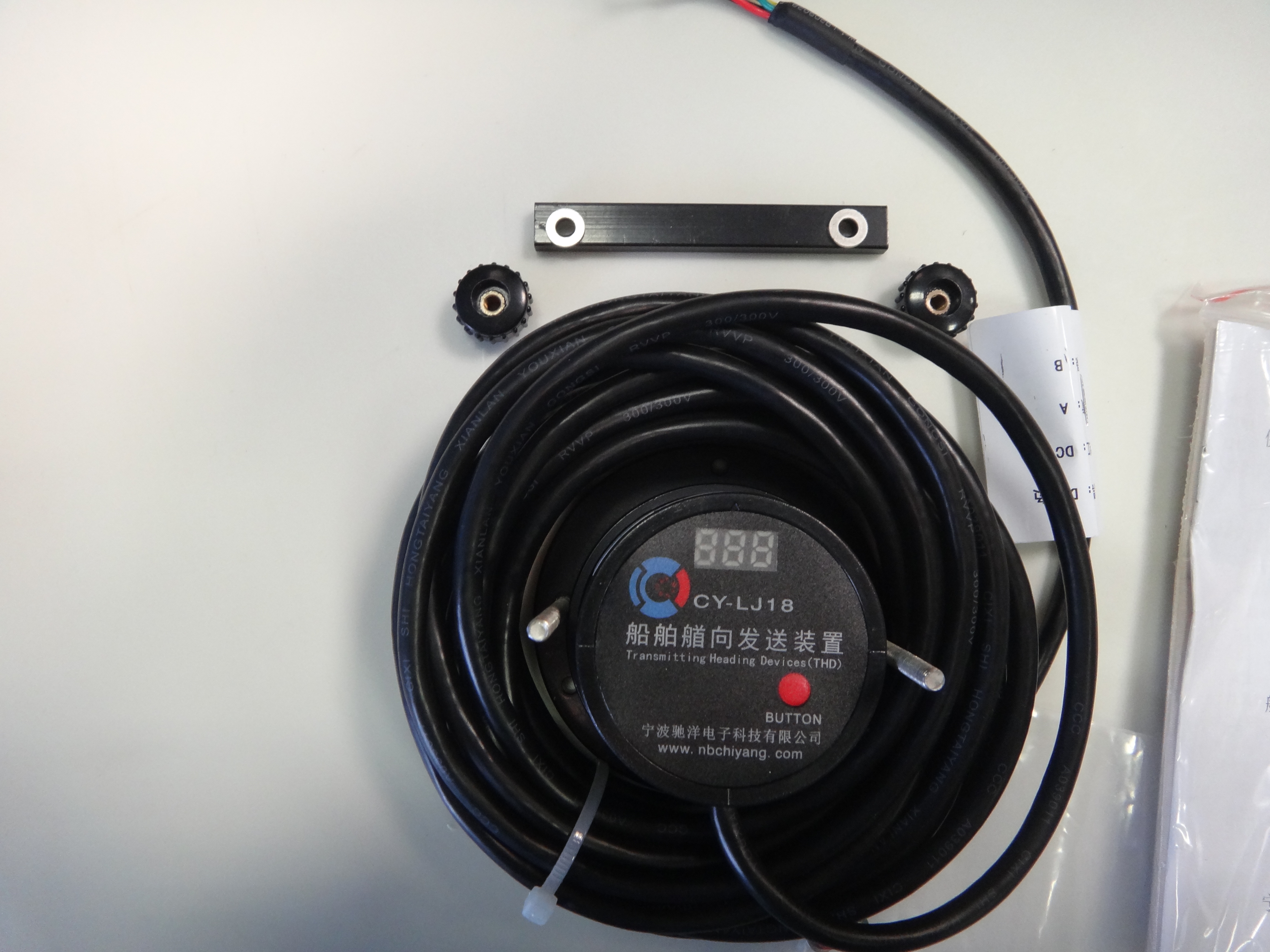

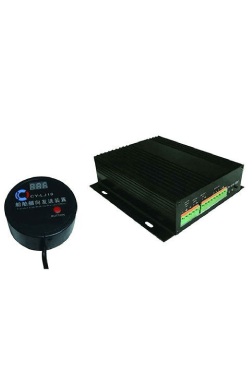

Датчик магнитного компаса (THD) CY-LJ18 обменивается данными с хостом в полудуплексном режиме через интерфейс RS-485. Информация о курсе от магнитного компаса конвертируется в цифровой сигнал, который обеспечивает передачу информации о курсе от магнитного компаса к компасу-репитеру, АИС, автопилоту и другому морскому оборудованию, для которого нужны данные о курсе. Это удобно для автоматического контроля и управления. В основном это применяется в области навигации, в авторулевых и т.п.

Устанавливаемая связь надежна и соответствует формату IEC 61162 HDM/HDT. Угол азимута считывается с магнитного компаса с высокой точностью, а скорость передачи данных составляет 4800, 9600 и 19200 Бод. Устройство имеет небольшие размеры и вес, а также низкое энергопотребление.

Наименование параметра	Значение
Диапазон	0 – 360°
Разрешение	0,1°
Частота измерений	4Гц
Ошибка	+-1%
Повторяемость	< 1°
Напряжение питания	24В, 220/110В
Потребляемый ток	<40мА
Рабочая температура	-40 - +85°С
Температура хранения	-45 - +125°С
Габариты	Ø53 х 22мм
Диапазон	0 – 360°

Выходные данные – формат IEC 61162, скорость передачи 4800 бит/с. Формат данных:
$- - HDT,X.X,T*hh<CR><LF>
X.X – курс
hh – контрольная сумма

Подключение:

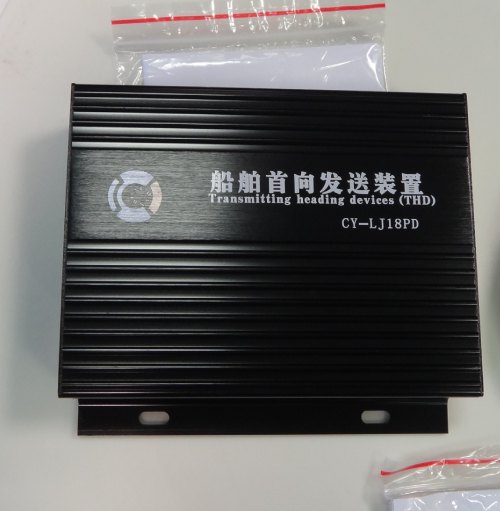

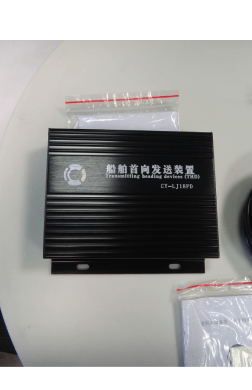

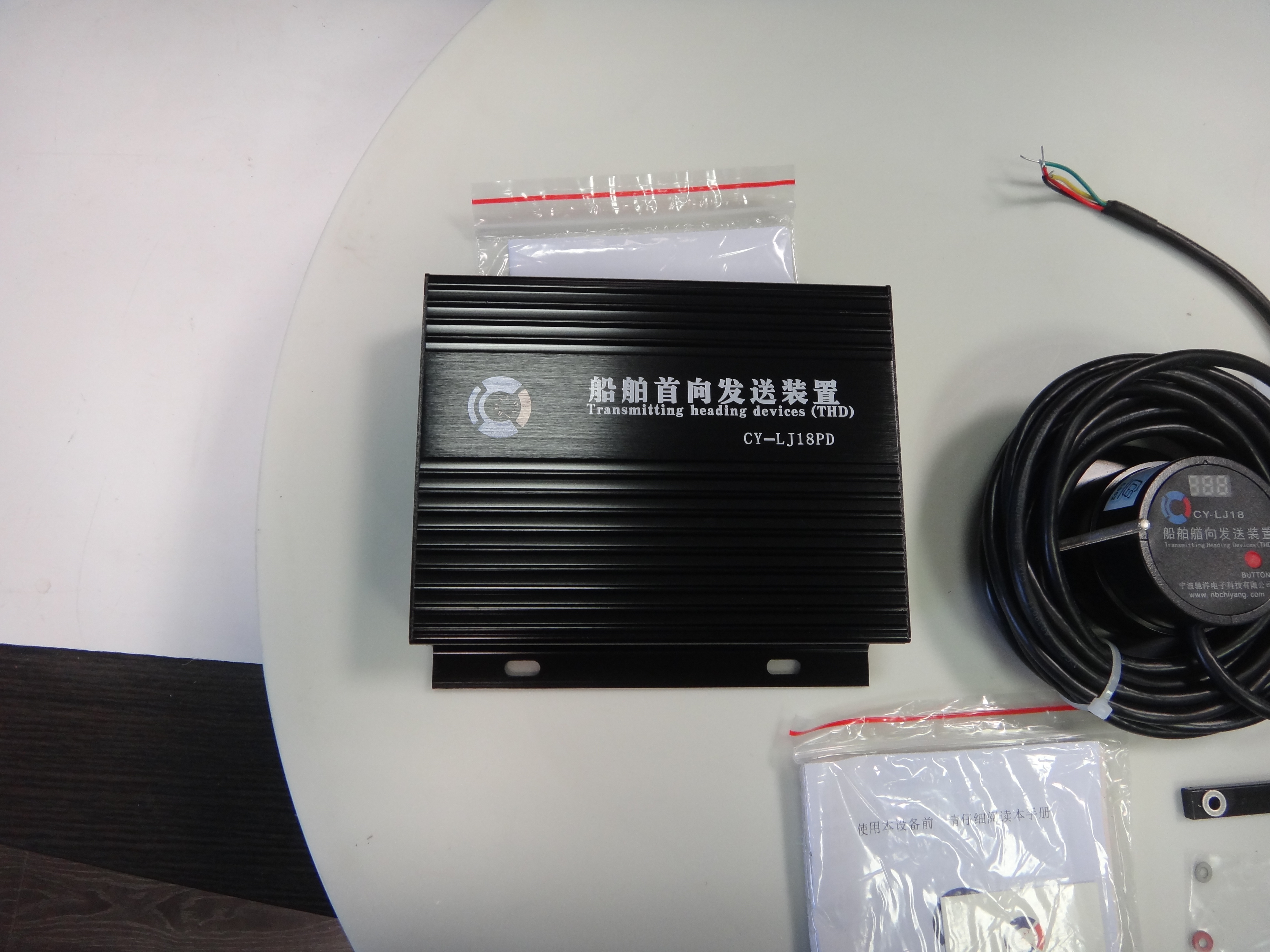

1. CY-LJ18PD к источнику питания: 220/110 VAC и 24 VDC

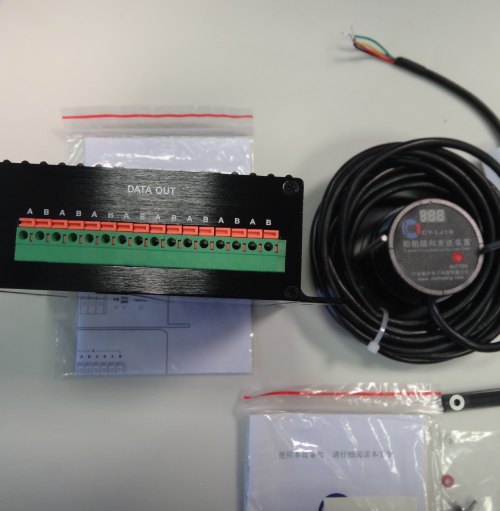

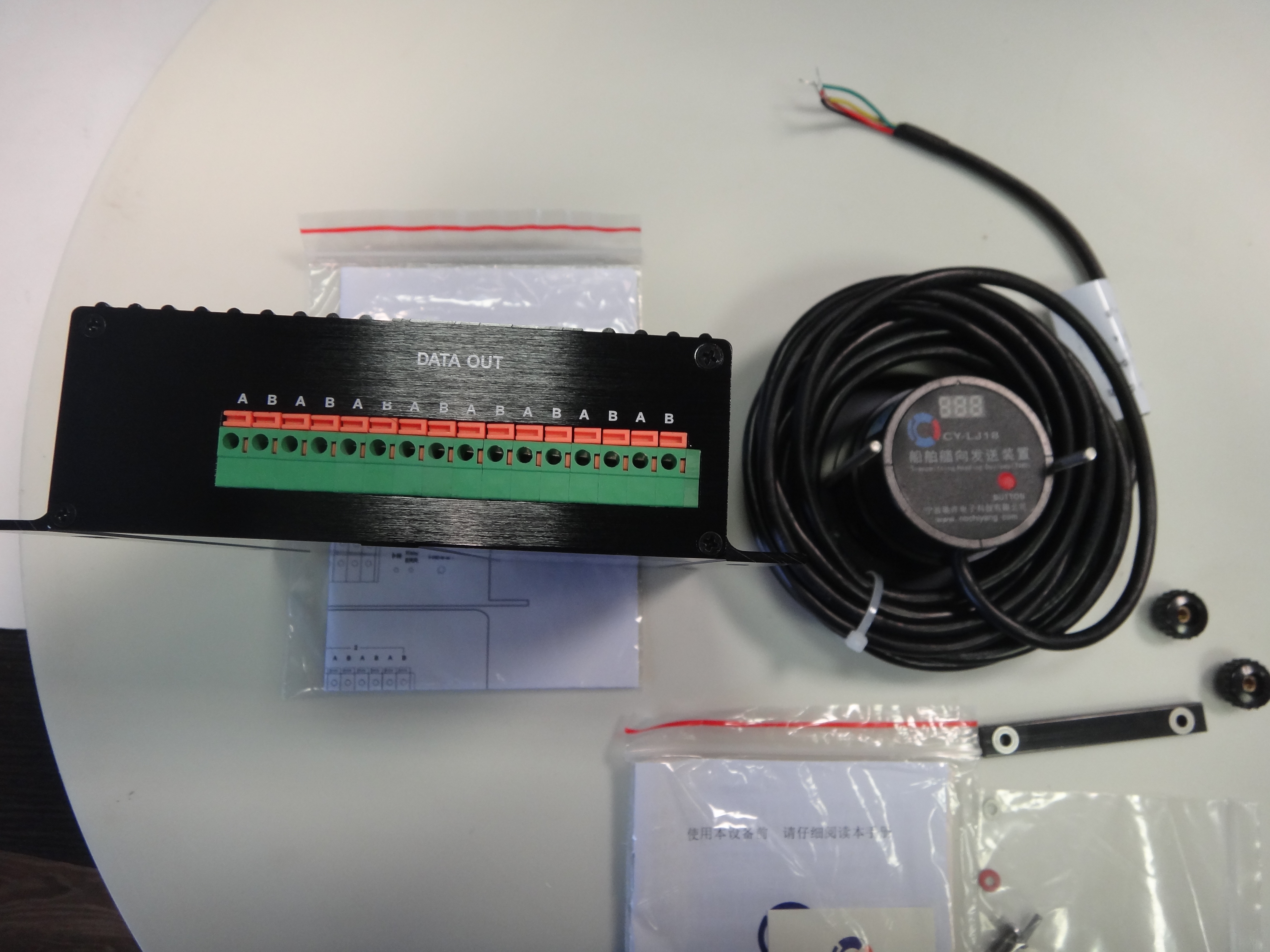

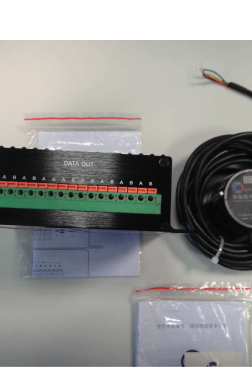

2. CY-LJ18 к CY-LJ18PD:
Красный: CY-LJ18PD DC OUT 5V “＋”
Черный: CY-LJ18PD DC OUT 5V “-”
Желтый: CY-LJ18PD DATA IN “A”
Зеленый: CY-LJ18PD DATA IN “B”
Примечание: клеммы ввода данных CY-LJ18PD (DATA IN) "1", "2" соответствуют клеммам вывода данных (DATA OUT) "1", "2"

Подключение потребителей сигнала: (выполняется после установки): подключите последовательный порт внешнего оборудования к клеммам вывода данных (DATA OUT) CY-LJ18PD.

Указания по монтажу: способ монтажа данного изделия показан на установочном чертеже, сторона с крышкой обращена вверх, изображена монтажная ось, которая направлена в противоположную от вывода кабеля сторону. При монтаже нужно учесть, что кабель и направление на юг магнитного компаса должны совпадать, а датчик устанавливается в центр магнитного компаса. При этом на выходе магнитного компаса должен быть ноль.

Важное замечание: Данные от магнитного компаса CF-202, поступающие на цифровой конвертер, соответствуют формату IEC61162, по умолчанию скорость передачи составляет 4800 бит/с. Имеются южнокорейские производители (Sayong, Sankang), выпускающие изделия, совместимые по протоколу IEC61162.
