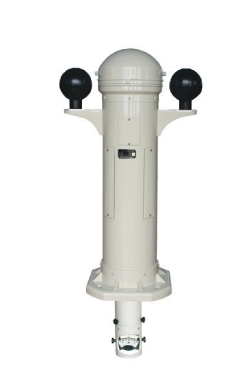

CGF-180

Компас на нактоузе

Цена: - руб.

В наличии: >- шт.

«Корд-Группа» — дистрибьютор Ruian Shunfeng Navigation Instruments Co., ltd.

Рефлекторный магнитный компас CGF-180 спроектирован с учетом национальных стандартов GB/T 14108-2011 2011. Он представляет собой отражающий магнитный компас, разработанный и изготовленный в соответствии с "Общими техническими условиями для морского магнитного компаса класса А". Отражатель четкий и яркий, а его характеристики полностью соответствуют требованиям и стандартам навигационного оборудования ISO и IMO. Изделие характеризуется высокой точностью и стабильной работой и может использоваться в течение длительного времени в суровых судовых условиях.

Изделие является одновременно стандартным магнитным и рулевым компасом, конструкция которого помогает избегать проблемы, связанные с монтажом и калибровкой в помещениях с металлическими стенами. Оно также более удобно для размещения на рулевой консоли.

Если штурманский стол не находится прямо под корпусом компаса, имеется возможность изменить положение объектива, выведя его через горизонтальный боковой оптический канал.

Отверстия для крепления датчика имеются и в нижней части компаса, что позволяет избежать необходимости установки датчика на стекло компаса и корректировки компаса азимутальным кольцом. Оно установлено в нижней части и может еще больше повысить точность датчика.

Наименование параметраЗначение
Диаметр картушки лимба180 мм
Градуировка шкалы лимба0°~360°, шаг 1°
Рабочая температура-25℃~60℃
Ошибка направления(H=35,T=20±3℃)≤0.5°
Полупериод(H=35μT,T=20±3℃)≥8.62 с
Ошибка трения(H=35μT,T=20±3℃)≤0.09°
Диапазон основной полукруговой девиации1°~45°
Возможность коррекции полукруглых отклонений1°~6°(магнитное склонение Q=45°)
Диапазон четвертной девиации0.5°~10°
Диапазон коррекции девиации по крену-75~+75мкТ
Диапазон выдвижения перископа±10㎜
Увеличение изображения шкалы лимба≈1.5 раза(по отношению к оригинальной шкале)
Источник питания освещения110~220В переем. тока,24В пост. тока.
Общий вес85кг

Составные части

НаименованиеОписание
Магнитный компас1шт
РефлекторНастраивается в соответствии с фактической высотой пола кабины
Блок управления подсветкойВ комплекте с крепежными винтами
Калибровочное оборудование (коробка для принадлежностей)Корректирующий стержень для основной полукруговой девиации. 10шт
Корректирующий стержень для девиации по крену. 2шт
Стержень-искатель для полукруговой девиации. 4шт
Запасные частиЗапасная лампа подсветки (разъем E14, 40Вт сферическая лампа)
Втулка, уплотнительное кольцо для инжекционного отверстия
Жидкость для компаса
Декоративный круг

Чаша компаса: жидкостного типа (прозрачная жидкость), внешний диаметр 342 мм, на чаше имеется блок позиционирования, в который монтируется схема позиционирования. Полный магнитный момент (магнитная сталь, плавающая в чаше), не превышает 1700 Гаусс, опора оси изготовлена из сплава платины и родия, наконечник вала – рубин, резиновый расширительный бачок (обеспечивает отсутствие пузырьков воздуха при изменении температуры. Также имеется резервное отверстие в нижней части компаса.

Нактоуз: изготовлен из алюминиевого сплава, снабжен объективом, одной лампой подсветки и разъемом для подключения датчика внутри. Горизонтальное кольцо обеспечивает горизонтальность лимба при наклонах судна до 40 град. Нактоуз комплектуется необходимыми устройствами коррекции:

Основное устройство для коррекции полукруговой девиации: между верхней и нижней перегородками корпуса компаса установлены два держателя магнитных стержней. Каждый держатель магнитных стержней имеет 10 отверстий. Регулировка выполняется, вставлением соответствующего количества стержней (Φ10 × 200 мм) в соответствии с необходимой величиной коррекции.

Устройство для коррекции девиации крена: Установлено в центре между верхней и нижней перегородками, представляет собой полую медную трубку, в которой размещается магнитный стержень. В комплекте имеются регулировочные магнитные стержни (Φ25 × 125 мм) - 1 шт. и (Φ25 × 52 мм) – 2 шт. Девиация устраняется перемещением их вверх и вниз.

Устройство коррекции четвертной девиации: представляет собой две сферы, расположенных симметрично в верхней части нактоуза. Коррекция выполняется путем смещения сфер влево или вправо на необходимое для устранения девиации расстояние.

Устройство коррекции широтной девиации: представляет собой алюминиевую трубку круглого сечения, размещенную непосредственно перед компасом (в направлении на нос судна), в которой можно установить до 4 железных стержней. Их количество и расположение зависит от величины коррекции.

Объектив и труба рефлектора. Рефлектор состоит из ламп подсветки и объективов. Свет от источников света проходит через лимб компаса, и изображение увеличивается при помощи оптики. Часть изображения отражается плоским зеркалом, которое настраивается в горизонтальном и вертикальном направлениях при помощи внешней рукоятки. Трубка объектива выводится с потолка рулевой рубки, а ее высота настраивается по уровню глаз рулевого. Максимальный диапазон настройки +- 10 мм. Отсчеты курса по обеим сторонам зеркального изображения находятся в диапазоне не менее 20 градусов. Увеличение составляет около 2 раз.

Крышка компаса: изготовлена штамповкой из алюминиевого сплава.

Блок управления: Блок управления устанавливается на консоли управления. В составе блока имеются потенциометр и выключатель питания для изменения яркости освещения и подачи напряжения.
