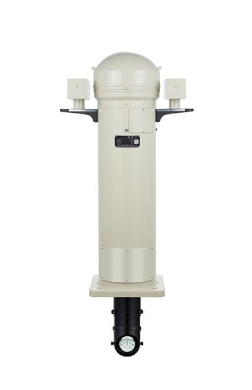

Рефлекторный магнитный компас CGF-165W спроектирован и изготовлен в соответствии с китайским стандартом GB/T 14108-2011 «Основные требования к морским магнитным компасам класса А», рефлекторный лимб ярок и четок, параметры полностью соответствуют требованиям и стандартам IMO и ISO, относящимся к навигационному оборудованию. Сертифицирован CCS, РМРС и РКО. Изделие характеризуется высокой точностью и стабильностью показаний и может эксплуатироваться длительное время в неблагоприятных условиях

Изделие является одновременно стандартным магнитным и рулевым компасом, конструкция которого помогает избегать проблемы, связанные с монтажом и калибровкой в помещениях с металлическими стенами. Оно также более удобно для размещения на рулевой консоли.

Если расположение рулевой консоли не подходит под стандартный нактоуз компаса, стандартное зеркало может быть заменено оптическим переходником.

Вместо использованного ранее верхнего монтажа, место крепления датчика курса предусмотрено в нижней части чаши компаса, что меняет процесс калибровки по сравнению с таковым для датчика, устанавливаемого на стекле чаши. Размещение датчика на дне чаши способствует увеличению точности.

Наименование параметра	Значение
Диаметр картушки компаса	165 мм

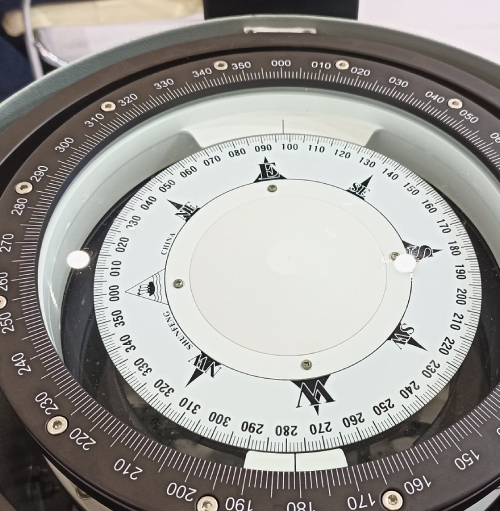

Диапазон шкалы лимба	От 0° до 360°С, цена деления 1°
Рабочая температура	-25° ~ +60°С
Ошибка направления (H=35, T=20±3°C)	≤0.5°
Полупериод (H=35μT, T=20±3°C)	≥8.62 с.
Погрешность от трения (H=35μT, T=20±3°C)	≤0.09°
Диапазон основной полукруговой девиации	1° ~ 45°
Возможность коррекции полукруглых отклонений	1°~6°(магнитное склонение Q=45°)
Диапазон четвертной девиации	От 0.5° до 10°
Диапазон коррекции девиации по крену	От -75 до +75 мкТ
Увеличение шкалы лимба	1,5 раза (по сравнению с собственно лимбом)
Питание подсветки	110 – 220VAC, 24VDC
Общий вес	60 кг

Составные части

Наименование	Описание
Нактоуз	1 компл. Изготавливается в соответствии с фактической высотой помещения рулевой рубки.
Труба рефлектора	1 компл. Включая монтажные винты
Блок управления подсветкой	1 компл.
Оборудование для калибровки	Корректирующий стержень для основной полукруговой девиации. Корректирующий стержень для девиации по крену. Стержень-искатель для полукруговой девиации.

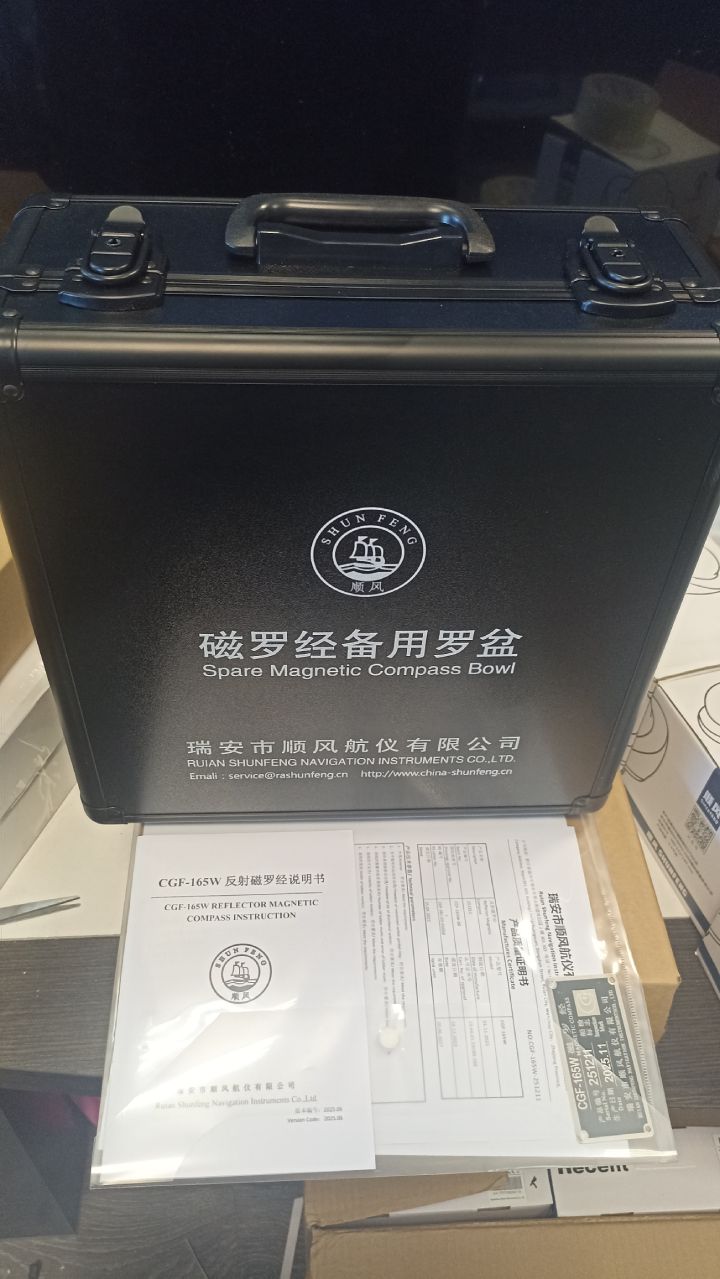

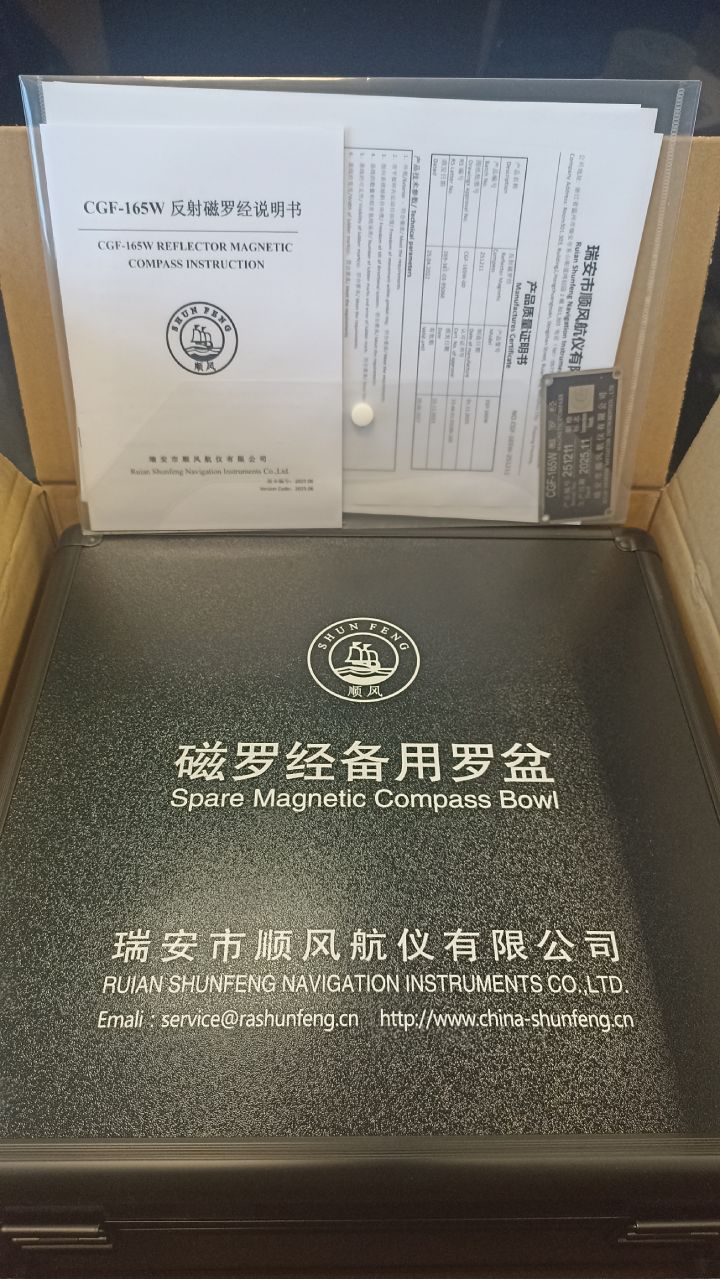

Запасные части	Запасная лампа подсветки (разъем E14, 40Вт сферическая лампа) Зеркало-рефлектор Жидкость для компаса Декоративное кольца

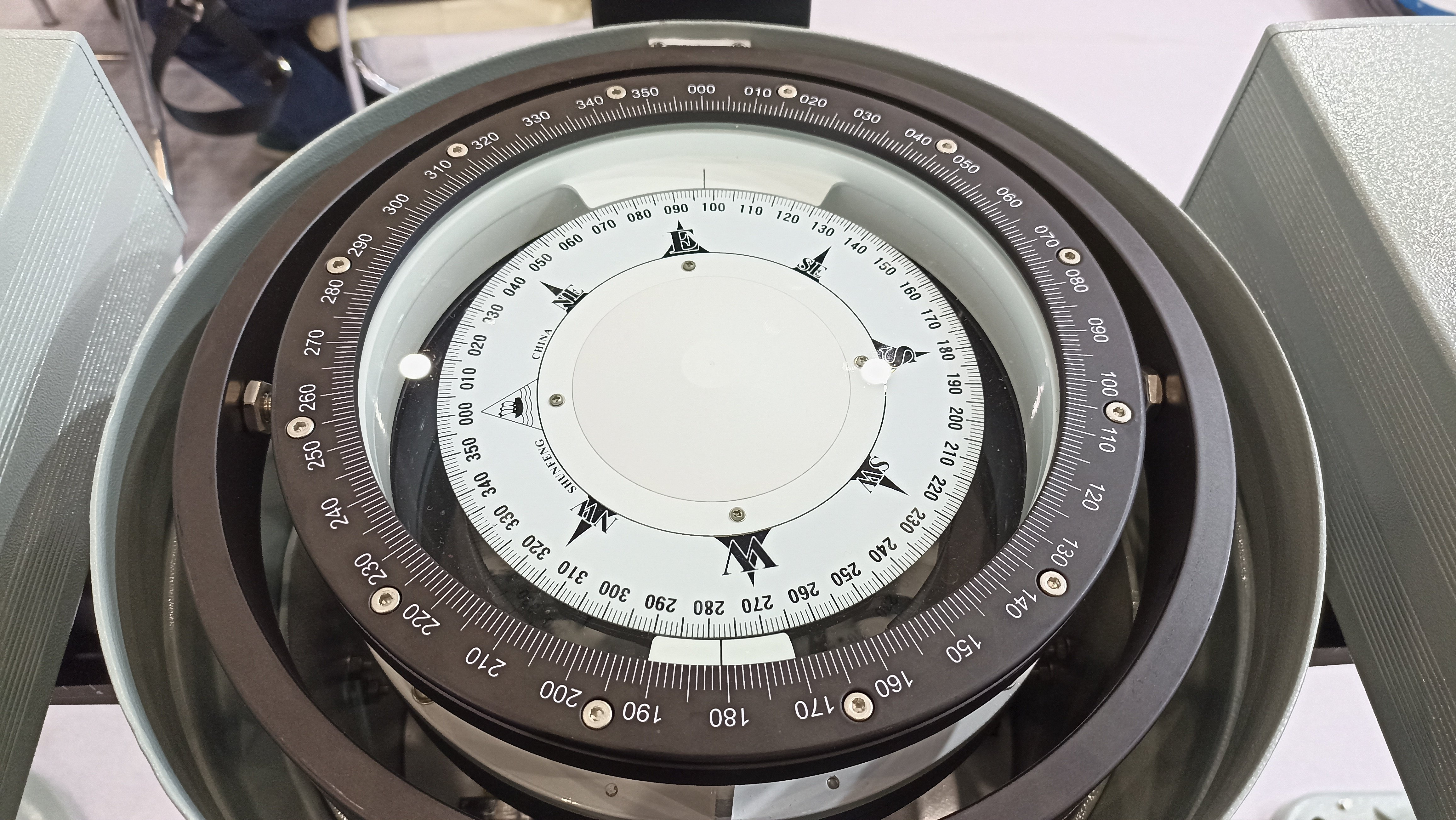

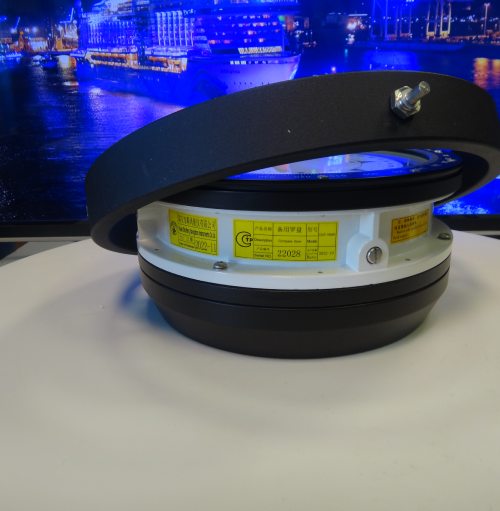

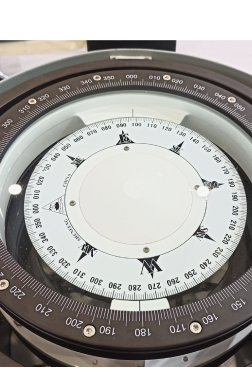

Чаша компаса: жидкостного типа (прозрачная жидкость), внешний диаметр 342 мм, на чаше имеется блок позиционирования, в который монтируется схема позиционирования. Полный магнитный момент (магнитная сталь, плавающая в чаше), не превышает 1700 Гаусс, опора оси изготовлена из сплава платины и родия, наконечник вала – рубин, резиновый расширительный бачок (обеспечивает отсутствие пузырьков воздуха при изменении температуры. Также имеется резервное отверстие в нижней части компаса.

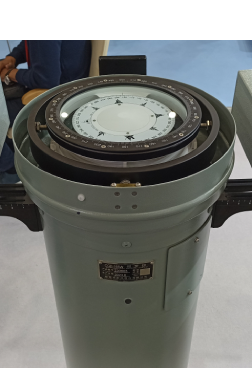

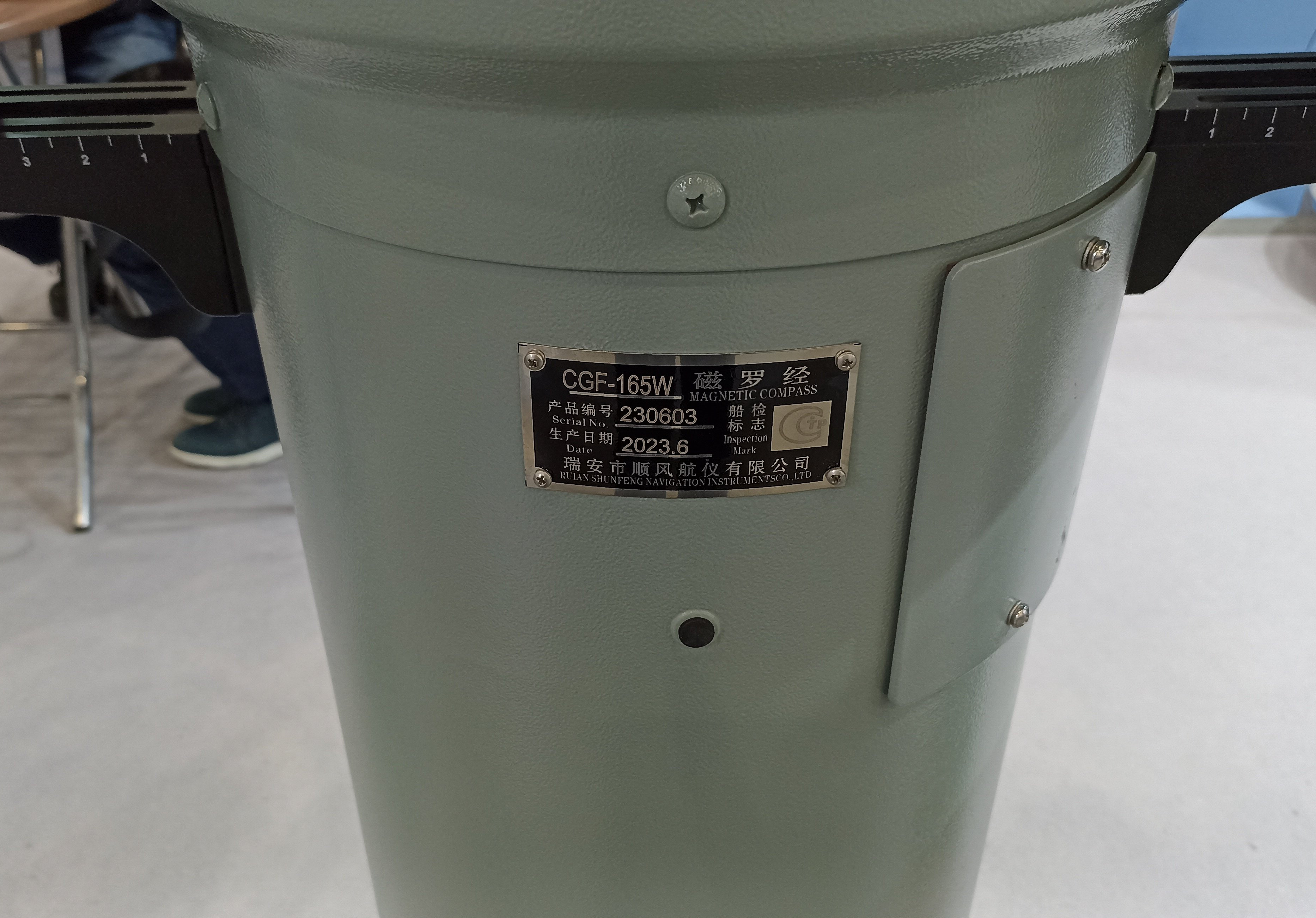

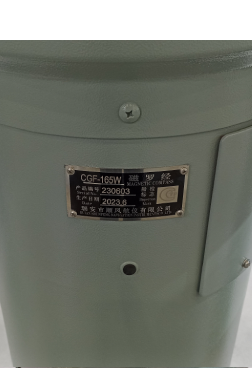

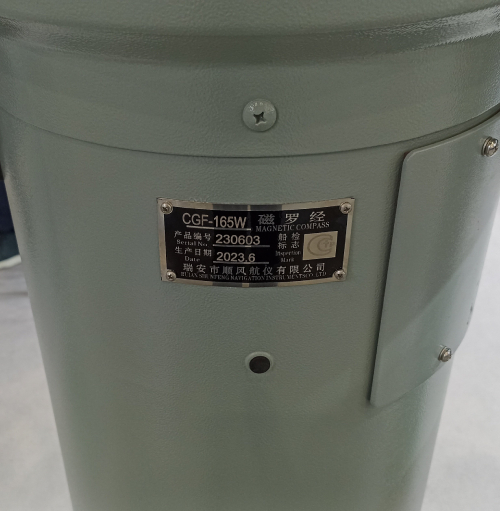

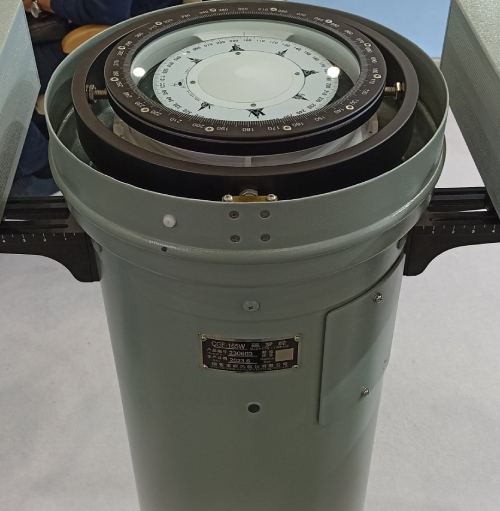

Нактоуз: изготовлен из алюминиевого сплава, снабжен объективом, одной лампой подсветки и разъемом для подключения датчика внутри. Горизонтальное кольцо обеспечивает горизонтальность лимба при наклонах судна до 40 град. Нактоуз комплектуется необходимыми устройствами коррекции:

Основное устройство коррекции полукруговой девиации: на верхней части корпуса компаса устанавливаются два устройства плавной коррекции, которые настраиваются в соответствии с необходимым уровнем коррекции. Используется до 6 магнитных стержней 7,5 х 75 мм и 7,5 на 50 мм.

Устройство коррекции девиации от крена: представляет собой цилиндр с высверленным отверстием, которое подвешивается непосредственно в центре нактоуза. Корректор состоит из одного магнитного стержня 7,7 х 50 мм и двух магнитных стержней 7,5 х 75 мм. Они могут перемещаться вверх и вниз в определенных пределах по роликовым направляющим.

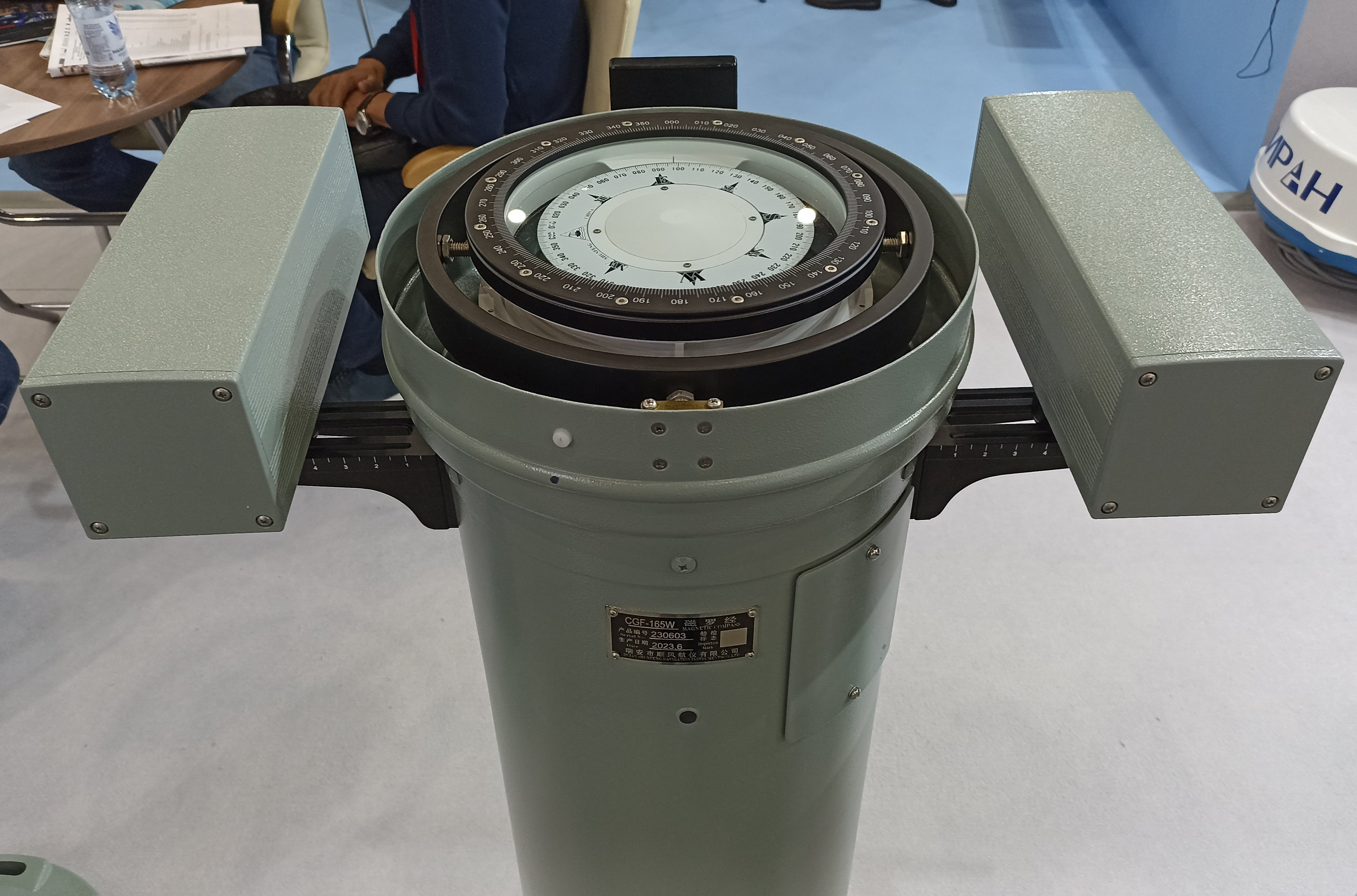

Устройство коррекции четвертной девиации: представляет собой две прямоугольных коробки, расположенных симметрично в верхней части нактоуза. В каждой коробке могут быть размещены до пяти корректоров – листов мягкого магнитного сплава размером 300 х 200 х 0,5 мм. Подстройка выполняется путем выбора количества этих листов, изменения расстояния между коробками и нактоузом или изменением размеров листов сплава.

Устройство коррекции основной широтной девиации: представляет собой длинную полосу из алюминия, расположенную в передней части нактоуза (по направлению к носу судна). Для корректировки используются всего восемь стержней: три длинных, три коротких и два средних. Стержни вставляются в пять отверстий, расположенных под крышкой.

Объектив и труба рефлектора. Рефлектор состоит из ламп подсветки и объективов. Свет от источников света проходит непосредственно через лимб компаса, и изображение увеличивается при помощи оптики. Часть изображения отражается плоским зеркалом, которое настраивается в горизонтальном и вертикальном направлениях при помощи внешней рукоятки. Трубка объектива спускается с потолка рулевой рубки, а ее высота настраивается по уровню глаз рулевого. Максимальный диапазон настройки +- 50 мм. Отсчеты курса по обеим сторонам зеркального изображения находятся в диапазоне не менее 20 градусов. Увеличение составляет около 2 раз.

Крышка компаса: изготовлена штамповкой из алюминиевого сплава.

Блок управления: блок монтируется в консоль и используется для регулировки подсветки и включения электропитания. Состоит из потенциометра и выключателя питания.
