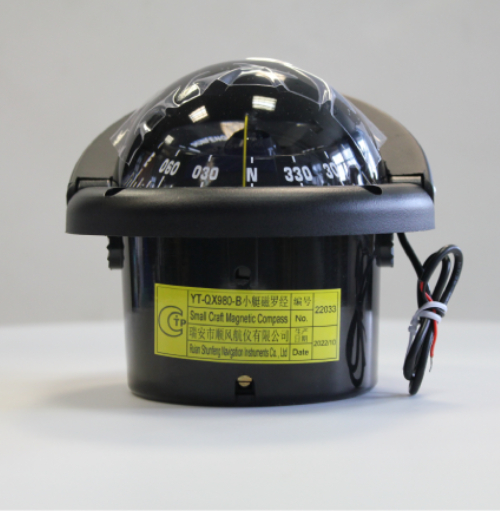

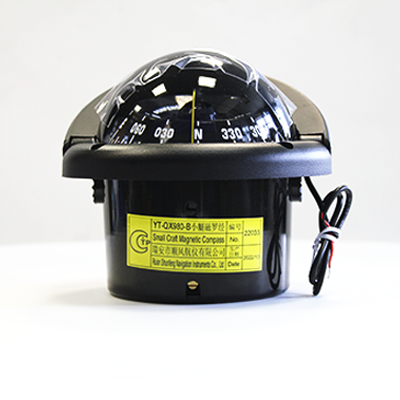

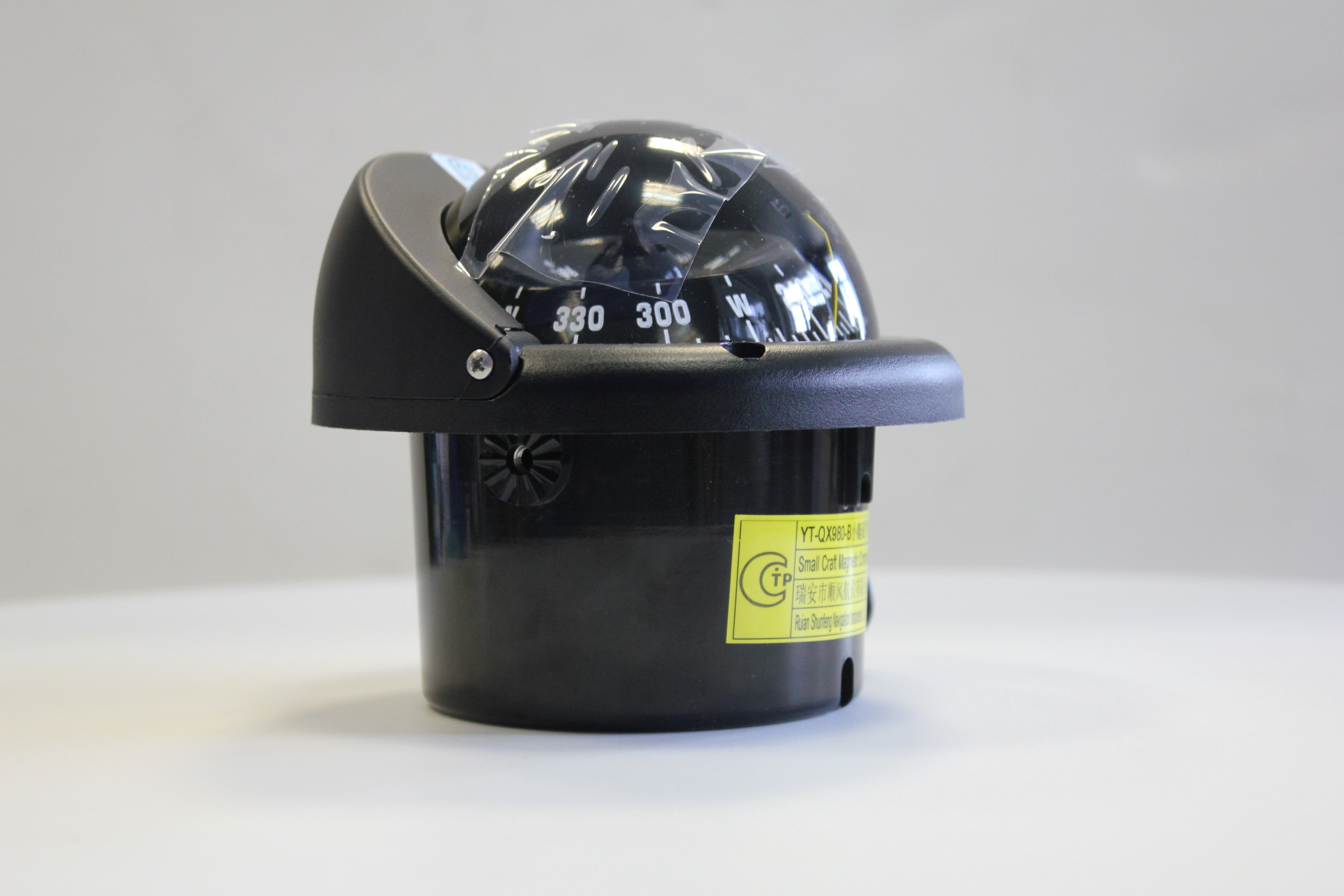

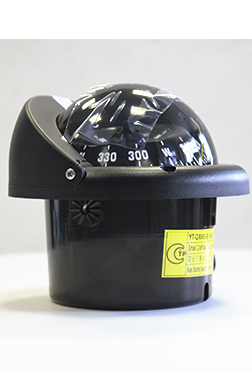

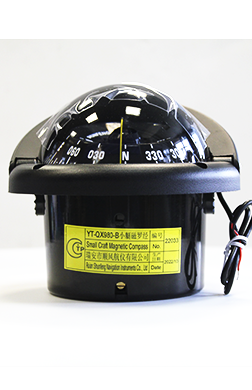

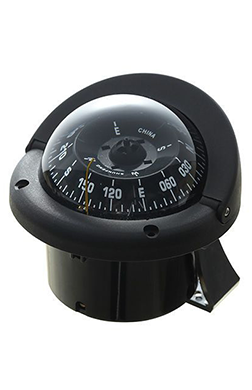

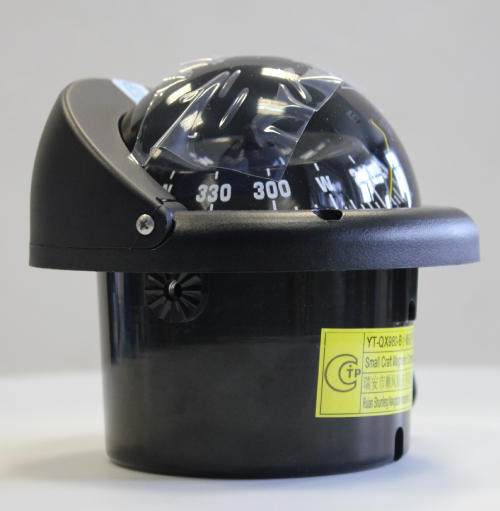

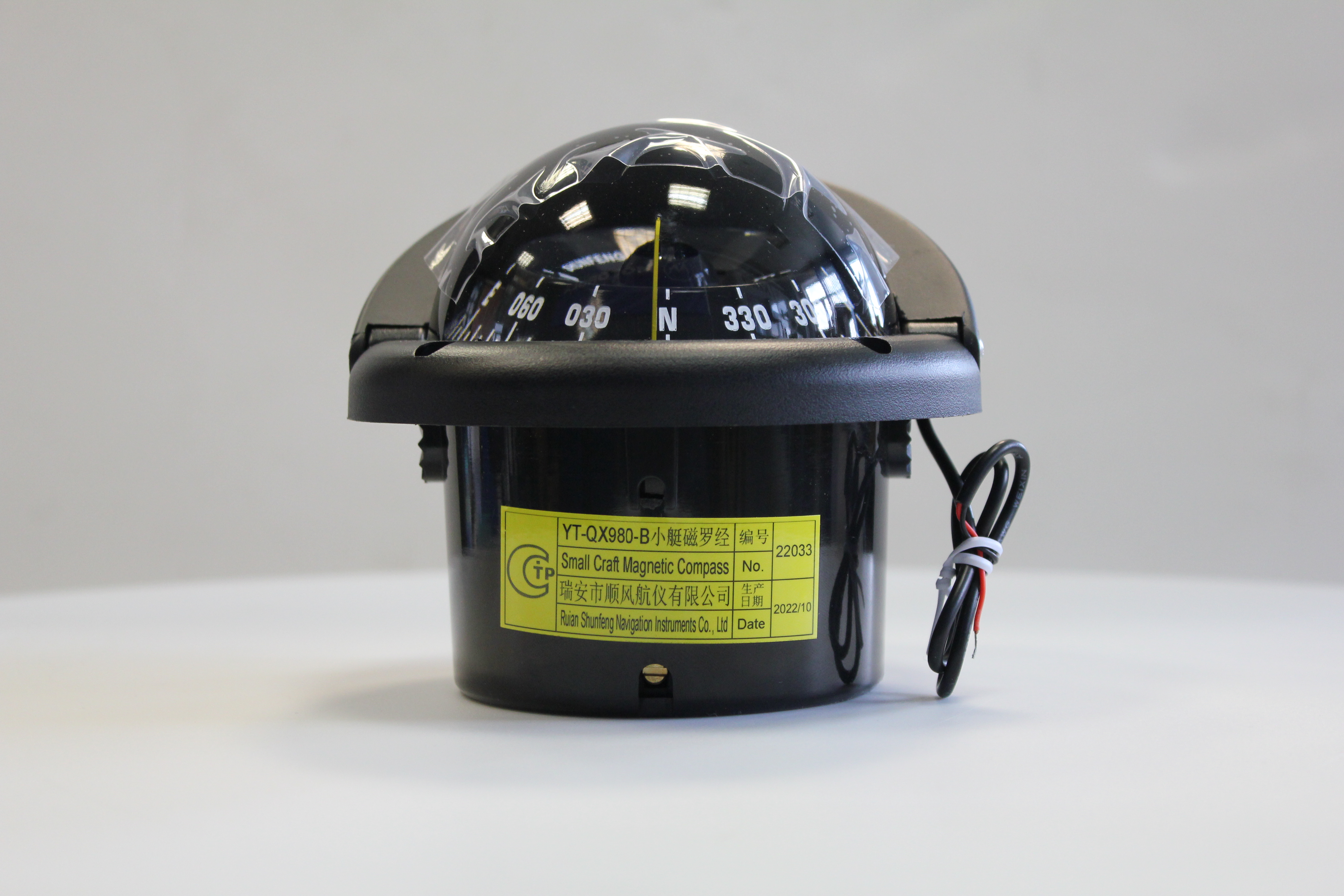

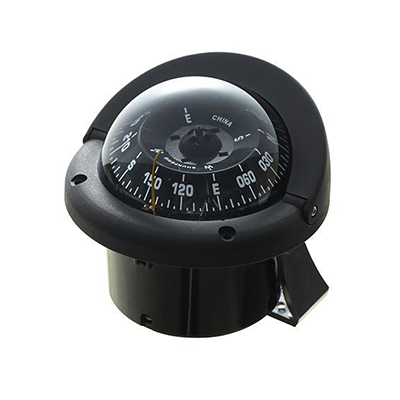

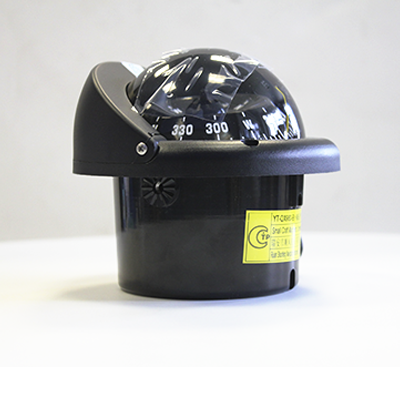

YT-QX980-B

Магнитный шлюпочный компас

Цена: 16834.50 руб.

В наличии: >20 шт.

«Корд-Группа» — дистрибьютор Ruian Shunfeng Navigation Instruments Co., ltd.

Купить шлюпочный магнитный компас Ruian (Руян) YT-QX980-B можно как в компании «Корд-Группа», так и через дилерскую сеть – обращайтесь, подскажем наиболее удобный и выгодный вариант.

Магнитный компас Ruian YT-QX980-B представляет собой малогабаритный морской/речной магнитный компас, разработанный и изготовленный в соответствии со стандартом ISO14227-2001- международный стандарт, который устанавливает общие требования к конструкции и проведению типовых испытаний магнитных компасов на борту малых судов с длиной корпуса до 24 м.

Стандарт ISO14227-2001 распространяется на жидкостные магнитные компасы, которые можно проверять, либо они оснащены системой прямого считывания, либо отражающего/выступающего типа.

Основное предназначение магнитного компаса YT-QX980-B – использование в качестве шлюпочного, но он может использоваться и в качестве рулевого компаса для малых судов с корпусом длиной не более 24 метров.

У магнитного компаса Ruian YT-QX980-B есть свидетельства об одобрении РКО и РМРС.

В системе подвеса шлюпочного компаса YT-QX980-B используется подшипник из драгоценных камней и позолоченный шарнир, поэтому он обладает чрезвычайно высокой чувствительностью и стойкостью к истиранию. Может нормально работать при наклоне до 30 градусов.

YT-QX980-B - точный магнитный компас с демпфирующей жидкостью компактной конструкции, который очень стабилен при использовании. Его ключевой компонент — направленная магнитная сталь изготовлена из alnico Five Class (обладает стабильным магнетизмом, высокой коэрцитивной силой и ферромагнетизмом).

Компас YT-QX980-B оснащен встроенной подсветкой с возможностью питания как от аккумулятора (батареи), так и от бортовой сети с напряжением 10-26 В постоянного тока.

Об устранении девиации магнитного компаса на судне: шлюпочный компас YT-QX980-B оснащен полукруговым автогетеродинным регулировочным устройством и способен регулировать автогетеродин в пределах 30 ° в направлении восток, запад, юг и север.

Циферблат магнитных компасов серии YT-QX увеличен за счет сферической крышки (которая вместе с жидкостью внутри компаса представляет собой линзу), при этом курс хорошо виден с разных ракурсов.

Ответим на часто задаваемый вопрос: почему на видео при вращении корпуса компаса есть смещение картушки?

Присутствуют 3 фактора:

1. Сложно разместить компас так, чтобы ось вращения картушки точно совпадала с осью вращения крутящейся подставки. Получается, что компас не только вращается вокруг оси, но еще и смещается, что приводит к изменению курса. Особенно заметно в малогабаритных компасах YT-QX980-A и YT-QX980-B.

2. В подставке работают 2 электромотора (мах. вес на площадку до 50 кг) с мощными постоянными магнитами – это довольно сильно сказывается на показаниях магнитных компасов. И снова – эффект сильнее проявляется в малогабаритных компасах, которые находятся максимально близко к электомоторам.

3. Присутствует инерционность жидкости внутри компаса, т.е. при резких поворотах вокруг оси с последующими резкими остановками нужно выждать небольшое время для установки точного курса.

Основные характеристики шлюпочного магнитного компаса Ruian YT-QX980-B

Наименование параметраЗначение
Диаметр картушки65 мм, визуальное увеличение до 98 мм (приблизительно)
Ошибка направления≤1,5°
Погрешность от трения≤1°
Полупериод≥3 с
Рабочая температураот -20℃ до 60℃
Напряжение питания подсветки 10-26 В постоянного тока 0,02 А
Диапазон основной полукруговой девиации0°~15°
