«Корд-Группа» — дистрибьютор Ruian Shunfeng Navigation Instruments Co., ltd.

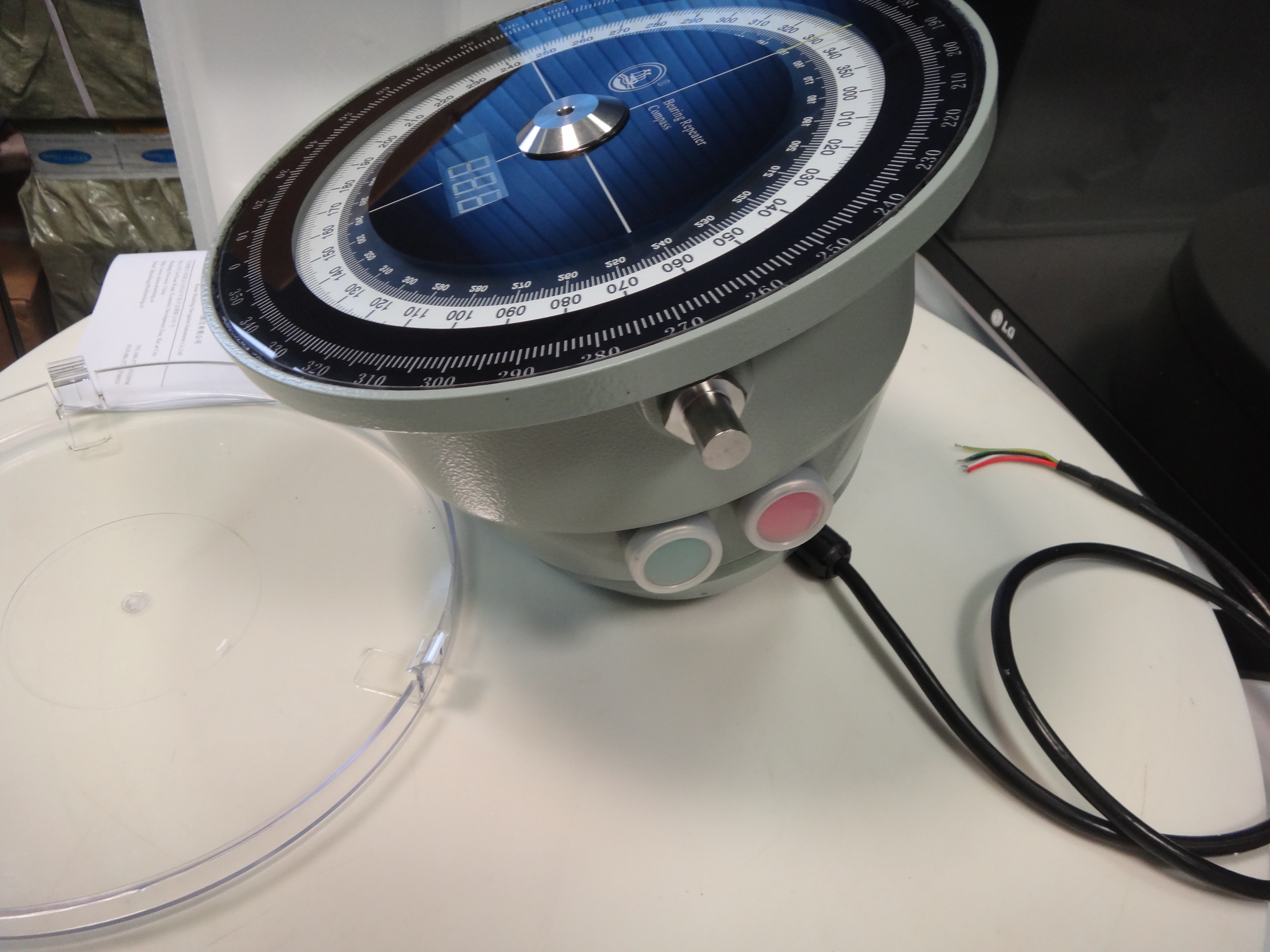

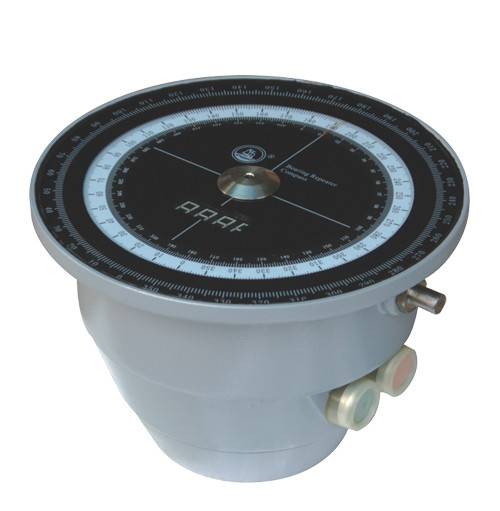

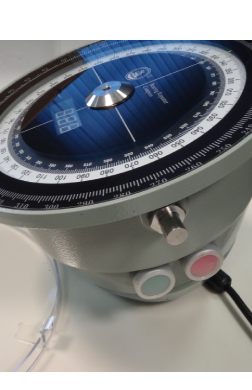

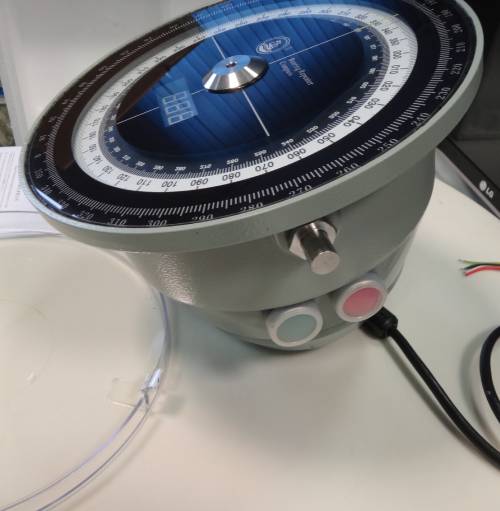

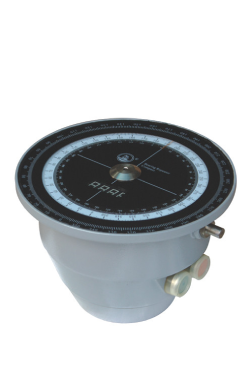

Репитер-компас 19-F представляет собой компактный репитер компаса, который может устанавливаться в отсек, подвешиваться или встраиваться в консоль. В изделии применяются современная электроника и компьютерные технологии, что позволяет передать данные о направлении от компаса в любое необходимое место судна. Если сигнал от компаса является аналоговым, то в этом случае можно использовать аналогово-цифровой преобразователь производства нашей компании, который преобразует аналоговый сигнал в цифровой, поступающий в устройство.
Линия кормы и носа судна не влияют на место монтажа, так как все зависит от собственно компаса, а данные передаются по электрокабелям.

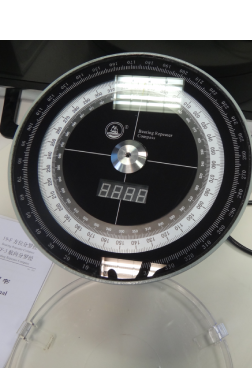

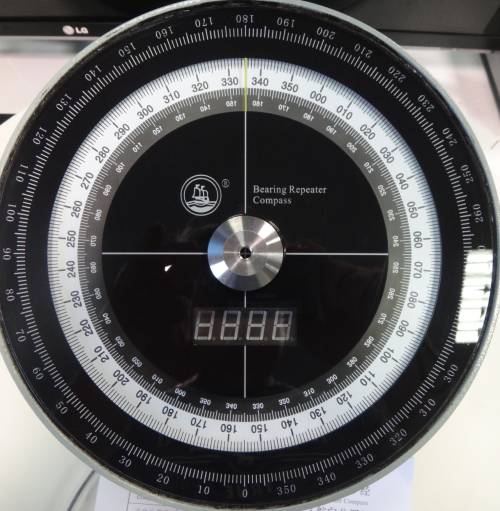

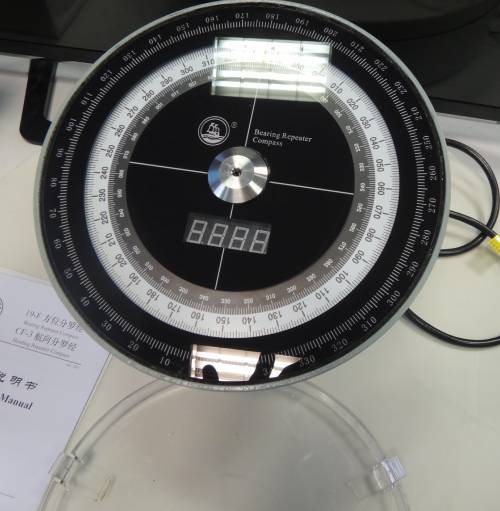

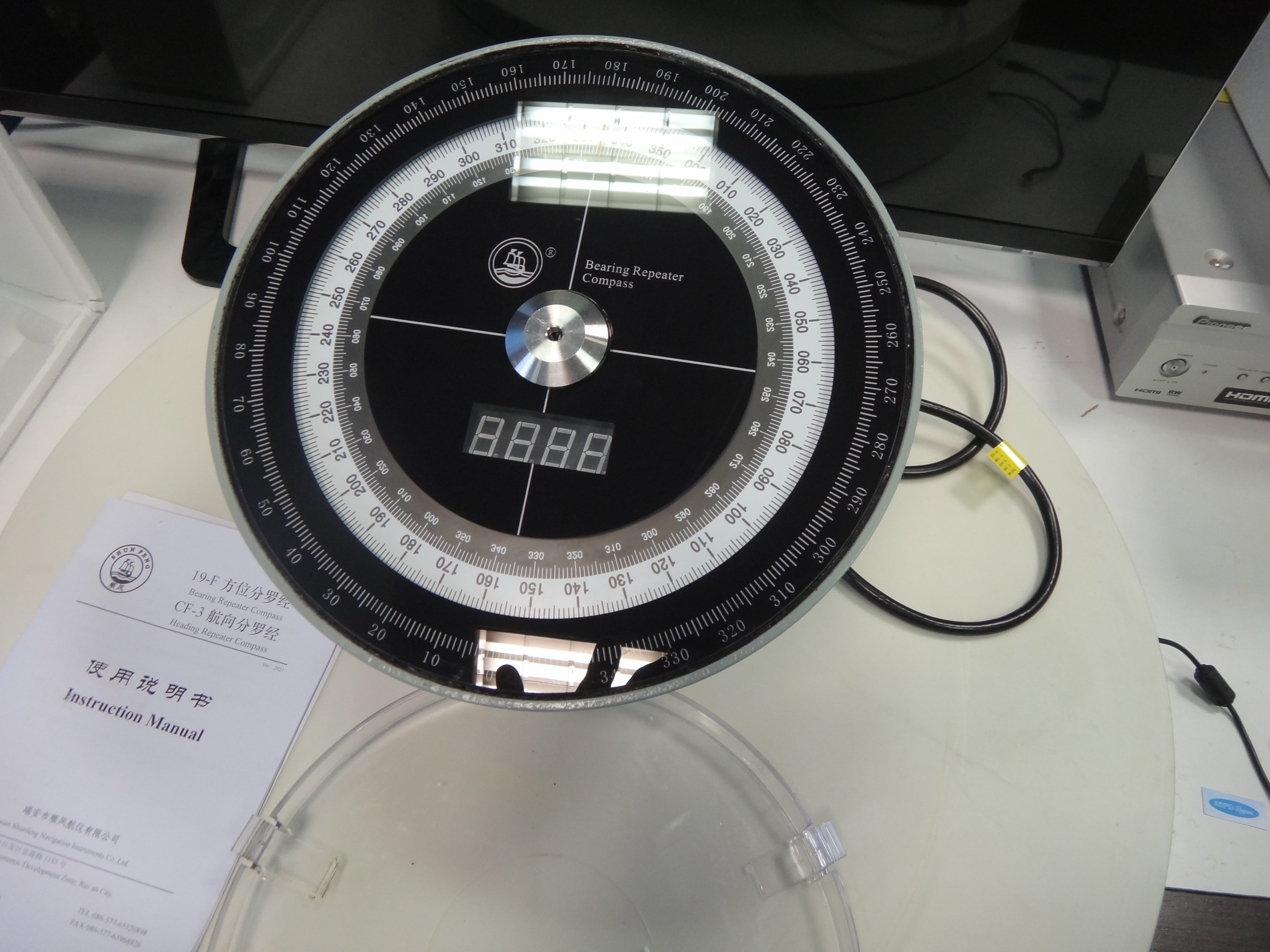

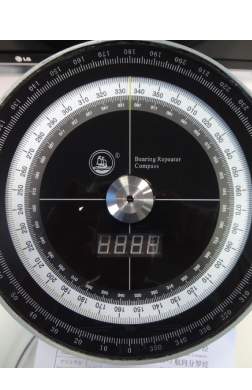

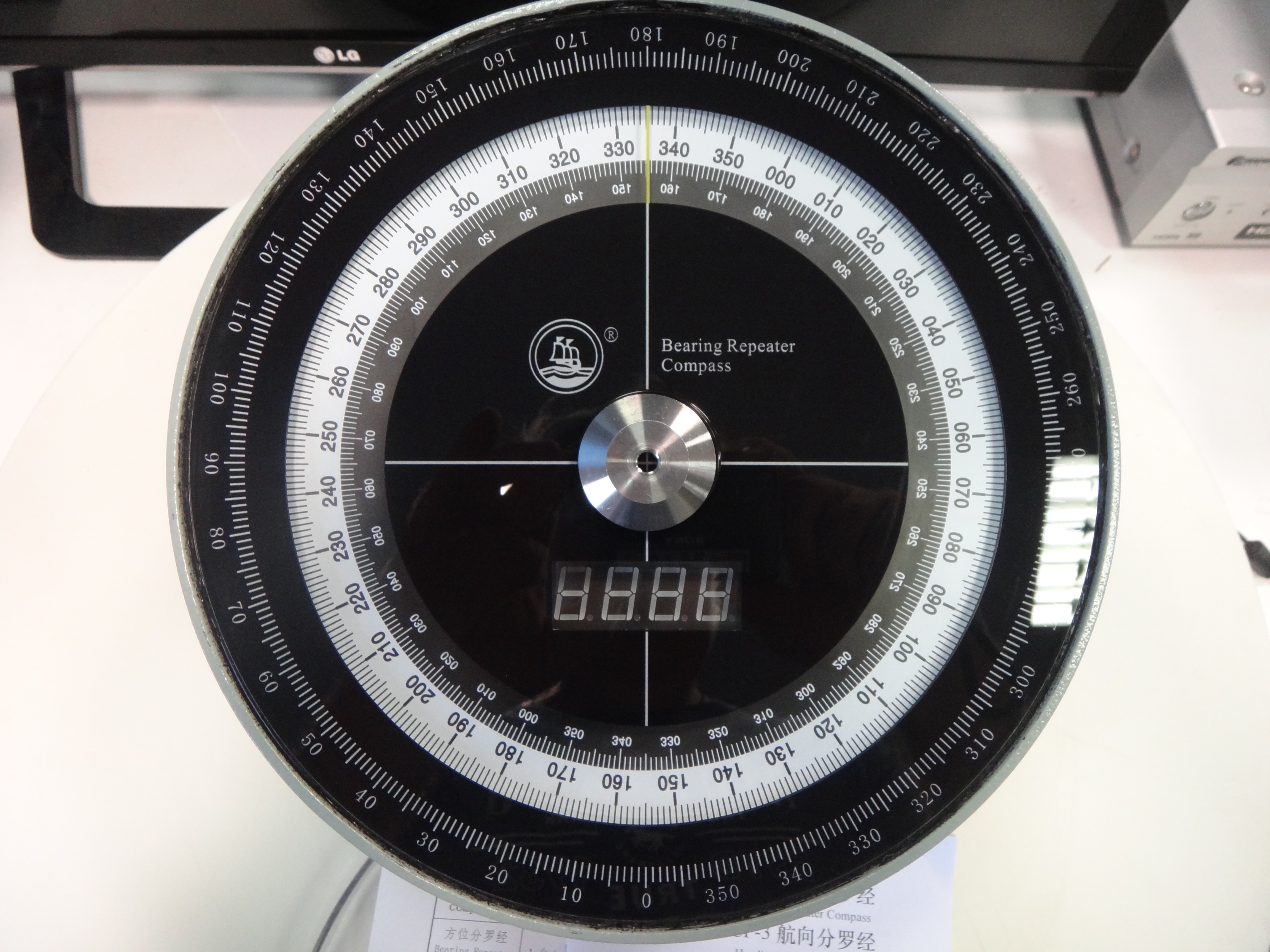

Репитер-компас 19-F показывает курс следующими методами: аналоговые показатели (шкала), а также цифровые показания. Уровень яркости подсветки настраивается при помощи регулятора, расположенного на корпусе.
| Наименование параметра | Значение |
|---|---|
| Диапазон | 0 – 360° |
| Разрешение | 0,025° |
| Точность отсчетов | 0,5° |
| Напряжение питания | 24В |
| Потребляемая мощность | 6Вт |
| Рабочая температура | -20 - +70°С |
Информация посылается в соответствии со стандартом NMEA-0183.
Формат данных:
$HEHDT,xxx.x,T*cc<CR><CF>
xxx.x - курс компаса, измеренный в градусах
*cc: Проверочный код в шестнадцатеричной системе (00 – FF)
Данные о курсе посылаются через последовательный порт в формате NMEA. Компас-репитер 19-F получает информацию о курсе от компаса.
Передаваемая в последовательном виде информация о курсе прообразовывается в печатной плате в сигналы управления шаговым двигателем.
Компас-репитер 19-F оборудован также цифровым табло. На этом табло могут быть показаны возможные сбои компаса-репитера с указанием их природы. Кроме того, на печатной плате выполняется обработка данных с целью имитации 360-градусной шкалы
