«Корд-Группа» — дистрибьютор Ruian Shunfeng Navigation Instruments Co., ltd.

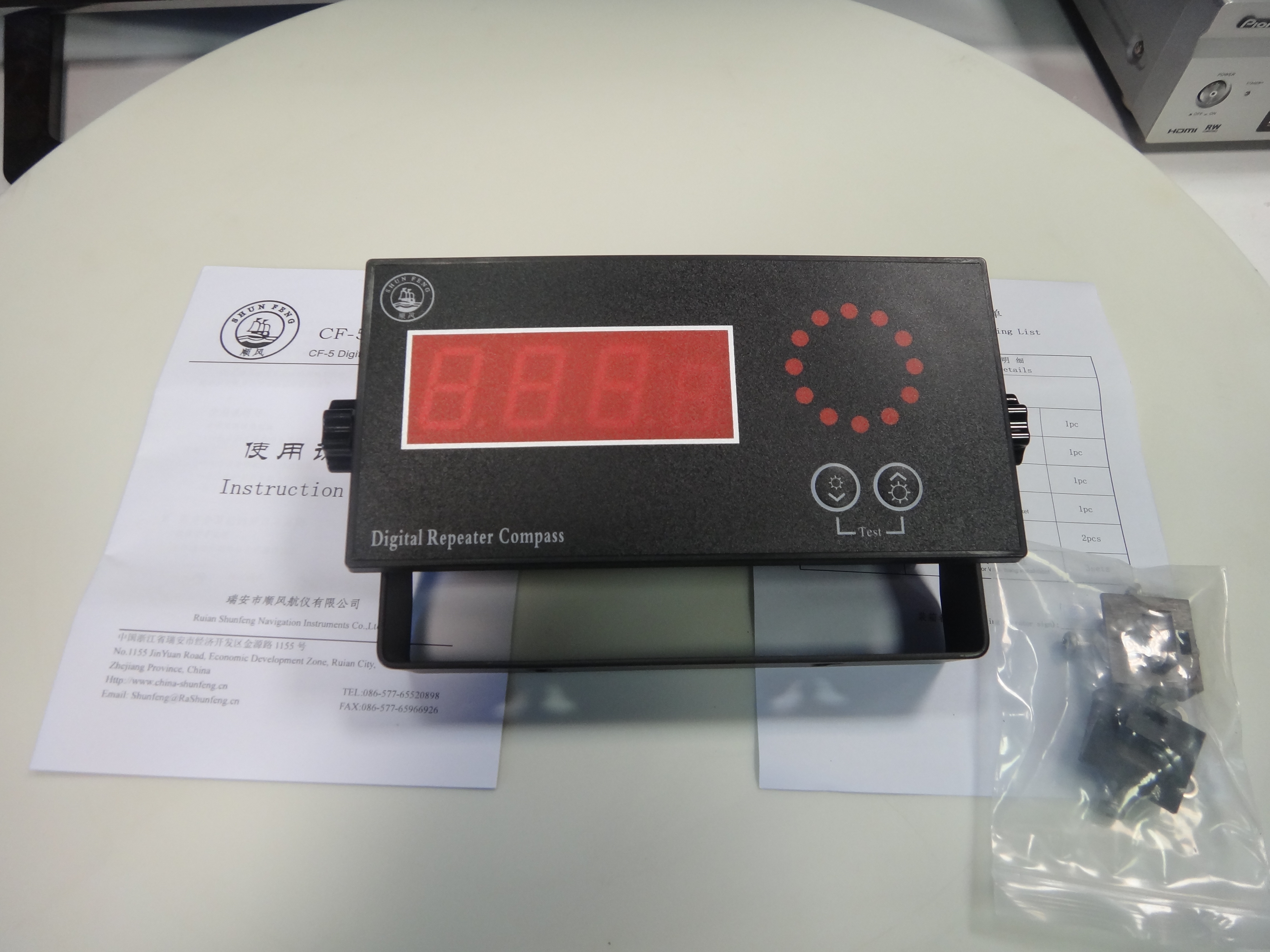

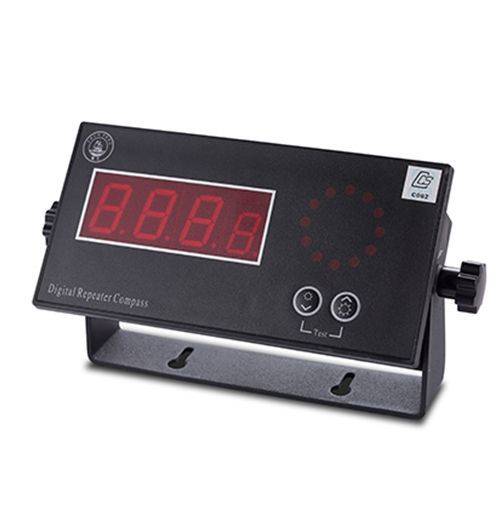

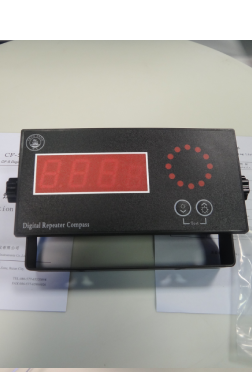

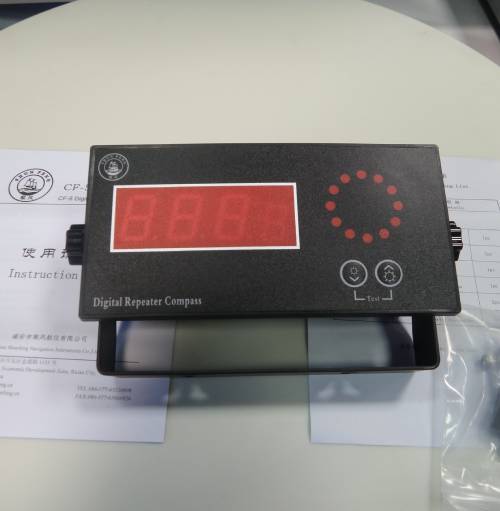

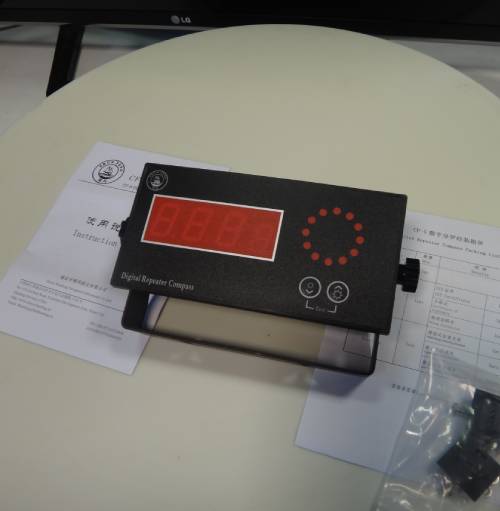

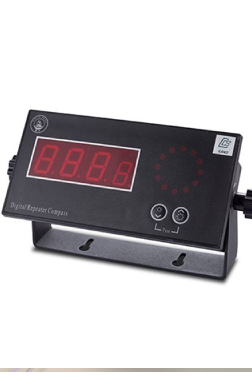

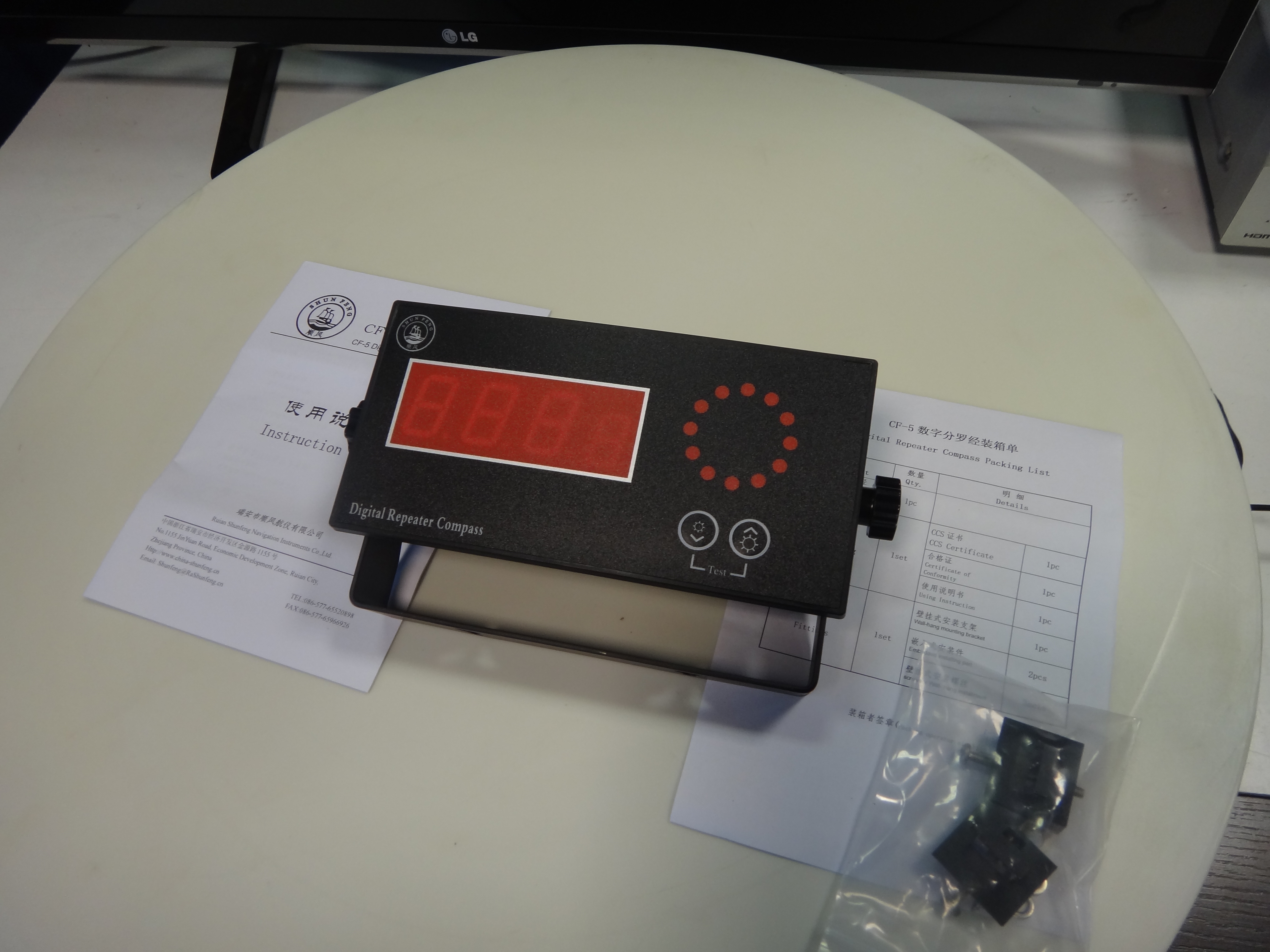

Цифровой репитер-компас CF-5 является своего рода новым типом репитера компаса, характеризуемым небольшим размером и возможностью использования в настенном или настольном вариантах монтажа. Информация о курсе может быть передана любому устройству на борту судна.
В конструкции прибора используются новейшие электронные технологии, прибор сконструирован с помощью компьютерных технологий.
Опционально, если сигнал компаса аналоговый, можно использовать аналого-цифровой преобразователь производства нашей компании для преобразования аналоговых сигналов в цифровые. Цифровой сигнал в виде предложения NMEA далее может быть передан на нужное то или иное устройство.
Независимо от места установки компаса-репитера, он показывает угол между основной линией судна и направлением на север, так как данные о курсе передаются на него с компаса посредством электрических сигналов.
| Наименование параметра | Значение |
|---|---|
| Вес | 1кг |
| Точность считывания | 1° |
| Напряжение питания | 24В |
| Потребляемая мощность | 2Вт |
| Рабочая температура | -15 - +60°С |
Информация посылается в соответствии со стандартом NMEA-0183.
Формат данных:
$xxHDT,xxx.x,T*cc*cc<CR>*cc<CF>
$xxHDM,xxx.x,M*cc*cc<CR>*cc<CF>
$xxHDG,xxx.x,,,,*cc*cc<CR>*cc<CF>
xxx.x - курс компаса, измеренный в градусах
*cc: Проверочный код в шестнадцатеричной системе (00 – FF)

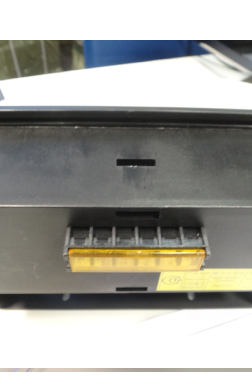

Данные о курсе: последовательный интерфейс RS422 или RS232 (NMEA) Порт RS422: 4800 бод, 1 стартовый бит, 1 стоповый бит, без проверки полярности Время цикла 120 мс

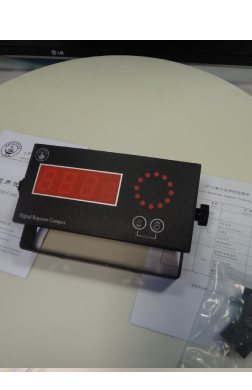

В CF5 показания о курсе выводятся на цифровой дисплей. Яркость подсветки дисплея регулируется кнопкой на верхней панели.
